一、简述DDL,DML,DCL,DQL，并且说明mysql各个关键字查询时候的先后顺序

1、DDL：（数据定义语言）是指CREATE，ALTER，DROP语句

DDL允许添加、修改、删除包含数据的逻辑结构，或允许用户访问、维护数据（数据库、表、键、视图等）的逻辑结构。DDL是关于元数据的。

2、DML: （数据操纵语言）是指INSERT，DELETE，UPDATE语句

DML允许自己添加、删除、修改数据

3、DQL：（数据查询语言）是指SELECT，SHOW，HELP语句

SELECT是主要的DQL指令，它会检索需要的数据；SHOW检索有关元数据的信息；HELP是帮助查询命令的作用和用法

4、DCL：（数据控制语言）是指GRANT，REVOKE语句

DCL用于授予、撤销对数据库及其内容的权限。MySQL的权限相当复杂，DCL是关于安全性的。

SELECT查询语句执行的先后顺序：

1	`FROM Clause --> WHERE Clause --> GROUP BY --> HAVING Clause -->SELECT --> ORDER BY --> LIMIT`

二、自行设计10个sql查询语句，需要用到关键字[GROUP BY/HAVING/ORDER BY/LIMIT]，至少同时用到两个

为了方便后续实验，导入一个数据库

[root@Rocky ~]#mysql < hellodb_innodb.sql
[root@Rocky ~]#mysql
mysql> show databases;
+--------------------+
| Database           |
+--------------------+
| hellodb            |
| information_schema |
| mysql              |
| performance_schema |
| sys                |
| zabbix             |
+--------------------+                           #可以看见有hellodb数据库
mysql> use hellodb                               #进入hellodb数据库

①将teachers表按年龄从小到大排序，取前两个（order by：以某条件进行排序，默认为正序排序）

mysql> select * from teachers order by age limit 2;
+-----+---------------+-----+--------+
| TID | Name          | Age | Gender |
+-----+---------------+-----+--------+
|   1 | Song Jiang    |  45 | M      |
|   3 | Miejue Shitai |  77 | F      |
+-----+---------------+-----+--------+
2 rows in set (0.00 sec)

②将teachers表按年龄从小到大排序，取第2个和第3个（limit 2：取前2个；limit 1，2：取第一个后面的两个）

mysql> select * from teachers order by age limit 1,2;
+-----+---------------+-----+--------+
| TID | Name          | Age | Gender |
+-----+---------------+-----+--------+
|   3 | Miejue Shitai |  77 | F      |
|   4 | Lin Chaoying  |  93 | F      |
+-----+---------------+-----+--------+
2 rows in set (0.00 sec)

③将teachers表按年龄从大到小排序，取前两个（ order by后添加desc，表示倒序排序）

mysql> select * from teachers order by age desc limit 2;
+-----+---------------+-----+--------+
| TID | Name          | Age | Gender |
+-----+---------------+-----+--------+
|   2 | Zhang Sanfeng |  94 | M      |
|   4 | Lin Chaoying  |  93 | F      |
+-----+---------------+-----+--------+
2 rows in set (0.00 sec)

④学生表中以班级为组，求出每个班级有几个，并按正序排序（group by：以某条件进行筛选，然后进行聚合运算；count（*）：每个班级有几个）

mysql> select classid,count(*)数量 from students group by classid order by 数量;
+---------+--------+
| classid | 数量   |
+---------+--------+
|       5 |      1 |
|    NULL |      2 |
|       2 |      3 |
|       7 |      3 |
|       1 |      4 |
|       4 |      4 |
|       3 |      4 |
|       6 |      4 |
+---------+--------+
8 rows in set (0.00 sec)

⑤学生表中以班级为组，求出每个班级有几个，并按正序排序，取前3个

mysql> select classid,count(*)数量 from students group by classid order by 数量 limit 3;
+---------+--------+
| classid | 数量   |
+---------+--------+
|       5 |      1 |
|    NULL |      2 |
|       2 |      3 |
+---------+--------+
3 rows in set (0.00 sec)

⑥学生表中以班级为组，求出每个班级有几个，并取前3个

mysql> select classid,count(*)数量 from students group by classid limit 3;
+---------+--------+
| classid | 数量   |
+---------+--------+
|       2 |      3 |
|       1 |      4 |
|       4 |      4 |
+---------+--------+
3 rows in set (0.00 sec)

⑦将学生表中男生划分成一组，取男生的平均年龄（avg():平均值；having：对分组聚合运算后的结果指定过滤条件）

mysql> select gender,avg(age)平均年龄 from students group by gender having gender='M';
+--------+--------------+
| gender | 平均年龄     |
+--------+--------------+
| M      |      33.0000 |
+--------+--------------+
1 row in set (0.00 sec)

⑧按不同班级进行分组，求每个班级的平均年龄，并取出平均年龄大于30的数据

mysql> select classid,avg(age)平均年龄 from students group by classid having 平均年龄 >30;
+---------+--------------+
| classid | 平均年龄     |
+---------+--------------+
|       2 |      36.0000 |
|       5 |      46.0000 |
|    NULL |      63.5000 |
+---------+--------------+
3 rows in set (0.00 sec)

⑨按不同班级进行分组，求每个班级的平均年龄，并取出平均年龄大于30的前2条数据

mysql> select classid,avg(age)平均年龄 from students group by classid having 平均年龄 >30 limit 2;
+---------+--------------+
| classid | 平均年龄     |
+---------+--------------+
|       2 |      36.0000 |
|       5 |      46.0000 |
+---------+--------------+
2 rows in set (0.00 sec)

⑩按不同班级进行分组，求每个班级的平均年龄，并取出平均年龄大于30的数据，按照倒序排序

mysql> select classid,avg(age)平均年龄 from students group by classid having 平均年龄 >30 order by 平均年龄 desc;
+---------+--------------+
| classid | 平均年龄     |
+---------+--------------+
|    NULL |      63.5000 |
|       5 |      46.0000 |
|       2 |      36.0000 |
+---------+--------------+
3 rows in set (0.00 sec)

三、xtrabackup备份和还原数据库练习

在centos7及以前的版本中，EPEL源中带有percona-xtrabackup包，可以直接yum进行安装。

在centos8中没有percona-xtrabackup包，需要先在官网上下载percona-xtrabackup包

下载地址：https://www.percona.com/downloads/Percona-XtraBackup-LATEST/

只需下载percona-xtrabackup-80-8.0.29-22.1.el8.x86_64.rpm这个包即可，并将包导入到Linux中

实验：利用xtrabackup8.0完全，增量备份及还原MySQL8.0

1、备份过程
#第一步：完全备份
[root@Rocky ~]#yum -y install percona-xtrabackup-80-8.0.29-22.1.el8.x86_64.rpm
                                  #在原主机安装xtrabackup包
[root@Rocky ~]#mkdir /backup      #在原主机上新建backup目录，用来存放备份的数据
[root@Rocky ~]#xtrabackup -uroot --backup --target-dir=/backup/base
2022-10-22T16:36:43.440670+08:00 0 [Note] [MY-011825] [Xtrabackup] completed OK!                                       #将数据备份到/backup/base，其中base目录会自动创建

#第二步：第一次修改数据
mysql> insert teachers (name,age,gender) value('liu',40,'M');

#第三步：第一次增量备份
[root@Rocky ~]#xtrabackup -uroot --backup --target-dir=/backup/inc1 --incremental-basedir=/backup/base
2022-10-22T17:03:23.595901+08:00 0 [Note] [MY-011825] [Xtrabackup] completed OK!
                    #将数据备份到/backup/inc1，基于/backup/base完全备份进行的增量备份

#第四步：第二次修改数据
mysql> insert teachers (name,age,gender) value('xiaoyun',42,'F');

#第五步：第二次增量备份
[root@Rocky ~]#xtrabackup -uroot --backup --target-dir=/backup/inc2 --incremental-basedir=/backup/inc1
2022-10-22T17:10:36.646597+08:00 0 [Note] [MY-011825] [Xtrabackup] completed OK!
                   #将数据备份到/backup/inc2，基于/backup/inc1备份进行的增量备份

#第六步：将数据复制到目标主机（目标主机不用创建backup目录，直接复制目录本身）
[root@Rocky backup]#scp -r /backup/  10.0.0.128:/

2、还原过程
#第一步：预准备完成备份，此选项--apply-log-only 阻止回滚未完成的事务
[root@Rocky8 ~]#yum -y install percona-xtrabackup-80-8.0.29-22.1.el8.x86_64.rpm             #在目标主机安装xtrabackup包
[root@Rocky8 ~]#xtrabackup --prepare --apply-log-only --target-dir=/backup/base
2022-10-22T17:24:54.399051+08:00 0 [Note] [MY-011825] [Xtrabackup] completed OK!

#第二步：合并第一次增量备份到完全备份
[root@Rocky8 ~]#xtrabackup --prepare --apply-log-only --target-dir=/backup/base --incremental-dir=/backup/inc1
2022-10-22T17:28:03.937839+08:00 0 [Note] [MY-011825] [Xtrabackup] completed OK!

#第三步：合并第二次增量备份到完全备份，最后一次还原不需要加选项--apply-log-only
[root@Rocky8 ~]#xtrabackup --prepare --target-dir=/backup/base --incremental-dir=/backup/inc2
2022-10-22T17:30:03.748682+08:00 0 [Note] [MY-011825] [Xtrabackup] completed OK!

#第四步：复制到数据库目录（数据库目录必须为空，且mysql服务不能启动）
[root@Rocky8 ~]#systemctl status mysqld
Active: inactive (dead) since Sat 2022-10-22 16:53:19 CST; 38min ago
                                    #查看可确认服务已关闭
[root@Rocky8 ~]#ls /var/lib/mysql/    #查看确认为空
[root@Rocky8 ~]#xtrabackup --copy-back --target-dir=/backup/base
2022-10-22T17:34:33.338805+08:00 0 [Note] [MY-011825] [Xtrabackup] completed OK!

#第五步：还原属性
[root@Rocky8 ~]#chown -R mysql.mysql /var/lib/mysql   #将用户和组都更改为mysql

#第六步：启动服务
[root@Rocky8 ~]#systemctl start mysqld

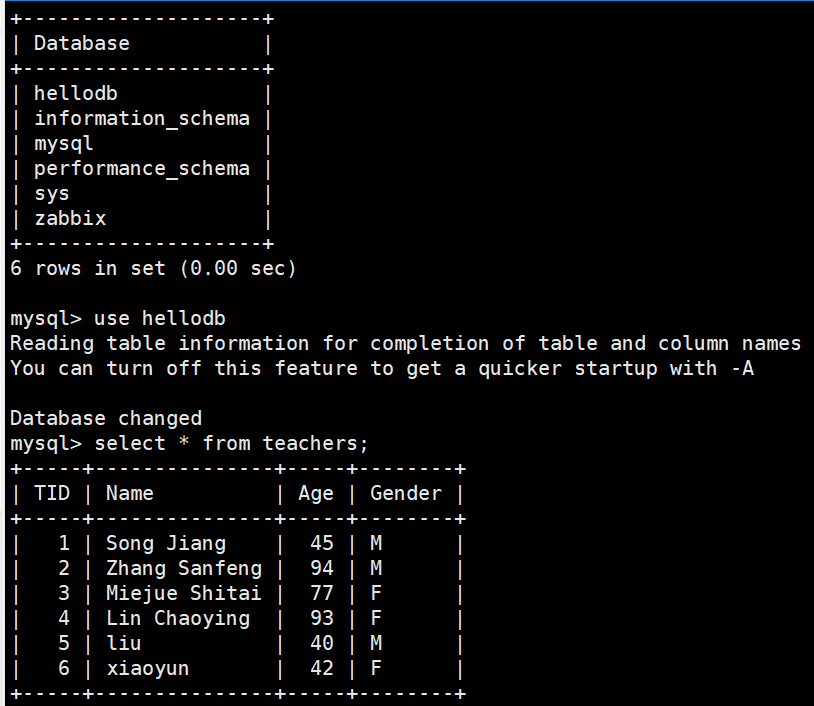

查看目标主机发现有hellodb数据库，且有增量备份的内容

四、实现mysql主从复制，主主复制和半同步复制

1、主从复制

主节点配置：
[root@master ~]#vim /etc/my.cnf                  #添加mysql服务器设置
[mysqld]
server-id=184                                   #设置不同的id号便于主从复制，id号无要求
log-bin=/data/logbin/mysql-bin                  #设置二进制存放位置
：wq
[root@master ~]#mkdir -p /data/logbin           #创建二进制存放的目录，mysql-bin是自动生成的
[root@master ~]#chown mysql.mysql /data/logbin  #更改用户和所属组
[root@master ~]#systemctl restart mysqld        #重新启动服务
[root@master ~]#ls /data/logbin                 #可以看到二进制已存放到新位置
mysql-bin.000001  mysql-bin.index
[root@master ~]#mysql
mysql> create user repluser@"10.0.0.%" identified by "123456"; #创建账号
mysql> grant replication slave on *.* to repluser@'10.0.0.%';  #将所有数据库的replication slave权限授予账号
[root@master ~]#mkdir /backup                  #创建备份数据的目录
[root@master ~]#mysqldump -A -F --single-transaction --master-data >/backup/full-`date +%F`.sql             #备份数据，full-`date +%F`.sql自动生成
[root@master ~]#ls /backup                     #查看已生成
full-2022-10-24.sql
#此时主节点设置完成，但从节点还没设置，所以主节点还没有dump线程
mysql> show processlist;
+----+---------------+---------+------+-------+------+------------------+----------+
| Id | User          | Host    | db   |Command| Time | State            | Info     |
+----+---------------+---------+------+-------+------+------------+----------------+
|  5 |event_scheduler|localhost| NULL | Daemon| 1451 |Waiting on empty queue| NULL |
|  8 | root          |localhost| NULL | Query |    0 |  init      |show processlist|
+----+--------------+----------+------+-------+------+------------+----------------+



从节点配置：
[root@slave1 ~]#vim /etc/my.cnf                #添加mysql服务器设置
[mysqld]
server-id=185
read-only                                     #设置数据库只读，针对supper user无效
：wq
[root@slave1 ~]#systemctl restart mysqld
[root@slave1 ~]#mkdir /backup

[root@master ~]#scp /backup/full-2022-10-24.sql  10.0.0.185:/backup                                                         #将备份的数据复制到从服务器上
[root@slave1 ~]#ls /backup                          #查看已复制完成
fullbackup_2022-10-24.sql
[root@slave1 ~]#vim /backup/full-2022-10-24.sql
CHANGE MASTER TO                                  #在此行后添加下面4行
  MASTER_HOST='10.0.0.184',
  MASTER_USER='repluser',
  MASTER_PASSWORD='123456',
  MASTER_PORT=3306,
：wq
[root@slave1 ~]#mysql
mysql> set sql_log_bin=0;                       #临时关闭二进制，防止复制数据时产生大量记录
mysql> source /backup/fullbackup_2022-10-24.sql #将数据导入从服务器
mysql> set sql_log_bin=1;                       #开启二进制
mysql> show databases;                          #查看确认数据已导入
+--------------------+
| Database           |
+--------------------+
| hellodb            |
| information_schema |
| mysql              |
| performance_schema |
| sys                |
| zabbix             |
+--------------------+
#此时主从服务器还没有正是连接，主服务器添加数据，不会同步到从服务器
#在主服务器上插入一条数据
mysql> insert teachers (name,age,gender) values('wang',34,'M');
#在从服务器上查看没有此数据
mysql> select * from teachers;
+-----+---------------+-----+--------+
| TID | Name          | Age | Gender |
+-----+---------------+-----+--------+
|   1 | Song Jiang    |  45 | M      |
|   2 | Zhang Sanfeng |  94 | M      |
|   3 | Miejue Shitai |  77 | F      |
|   4 | Lin Chaoying  |  93 | F      |
+-----+---------------+-----+--------+
#没有成功的原因是从服务器上的两个线程未开启
mysql> show slave status\G
*************************** 1. row ***************************
               Slave_IO_State:
                  Master_Host: 10.0.0.128
                  Master_User: REPLUSER
                  Master_Port: 3306
                Connect_Retry: 60
              Master_Log_File: mysql-bin.000005
          Read_Master_Log_Pos: 156
               Relay_Log_File: slave1-relay-bin.000001
                Relay_Log_Pos: 4
        Relay_Master_Log_File: mysql-bin.000005
             Slave_IO_Running: No                          #线程关闭
            Slave_SQL_Running: No                          #线程关闭
#此时只需要在从服务器上开启线程，即可实现主从复制
mysql> start slave;                                        #开启线程
mysql> select * from teachers;                             #查看新数据已传送过来了
+-----+---------------+-----+--------+
| TID | Name          | Age | Gender |
+-----+---------------+-----+--------+
|   1 | Song Jiang    |  45 | M      |
|   2 | Zhang Sanfeng |  94 | M      |
|   3 | Miejue Shitai |  77 | F      |
|   4 | Lin Chaoying  |  93 | F      |
|   5 | wang          |  34 | M      |
+-----+---------------+-----+--------+

2、主主复制

两个节点，都可以更新数据，并且互为主从

#前面已经将10.0.0.184设为主服务器了，10.0.0.185设为从服务器了
#现在只需也将10.0.0.184设置为10.0.0.185的从服务器即可

#先将10.0.0.185配置文件的设置read-only删除掉
#查看10.0.0.185现在的二进制文件位置
mysql> show master logs;
+---------------+-----------+-----------+
| Log_name      | File_size | Encrypted |
+---------------+-----------+-----------+
| binlog.000001 |       459 | No        |
+---------------+-----------+-----------+
#然后在10.0.0.184里面设置从10.0.0.185二进制什么位置进行复制
mysql> CHANGE MASTER TO
    ->   MASTER_HOST='10.0.0.185',
    ->   MASTER_USER='repluser',
    ->   MASTER_PASSWORD='123456',
    ->   MASTER_PORT=3306,
    ->   MASTER_LOG_FILE='binlog.000002', MASTER_LOG_POS=156;
mysql> start slave;                        #启动线程
#此时已完成主主复制设置

#在10.0.0.184新增数据
mysql> insert teachers (name,age,gender) values('li',34,'M');
#在10.0.0.185可以看见新增的数据
mysql> select * from teachers;
+-----+---------------+-----+--------+
| TID | Name          | Age | Gender |
+-----+---------------+-----+--------+
|   1 | Song Jiang    |  45 | M      |
|   2 | Zhang Sanfeng |  94 | M      |
|   3 | Miejue Shitai |  77 | F      |
|   4 | Lin Chaoying  |  93 | F      |
|   5 | wang          |  34 | M      |
|   6 | li            |  34 | M      |
+-----+---------------+-----+--------+
#在10.0.0.185新增数据
mysql> insert teachers (name,age,gender) values('sun',34,'M');
#在10.0.0.184可以看到新增的数据
mysql> select * from teachers;
+-----+---------------+-----+--------+
| TID | Name          | Age | Gender |
+-----+---------------+-----+--------+
|   1 | Song Jiang    |  45 | M      |
|   2 | Zhang Sanfeng |  94 | M      |
|   3 | Miejue Shitai |  77 | F      |
|   4 | Lin Chaoying  |  93 | F      |
|   5 | wang          |  34 | M      |
|   6 | li            |  34 | M      |
|   7 | sun           |  34 | M      |
+-----+---------------+-----+--------+

#但需要注意的是两个服务器不能同时进行更改数据库，否则会产生冲突

3、半同步复制

#实现半同步主要依靠semisync包，mysql数据库自带的包，但需要在数据库里安装
[root@master ~]#rpm -ql mysql-server | grep semisync
/usr/lib64/mysql/plugin/semisync_master.so
/usr/lib64/mysql/plugin/semisync_slave.so

#主服务器配置
[root@master ~]#mysql
mysql> INSTALL PLUGIN rpl_semi_sync_master SONAME 'semisync_master.so';
mysql> show plugins;                     #可以查看到插件已安装
[root@master ~]#vim /etc/my.cnf          #修改配置文件
[mysqld]
server-id=184
rpl_semi_sync_master_enabled             #开启此项设置
rpl_semi_sync_master_timeout=3000
：wq
[root@master ~]#systemctl restart mysqld
[root@master ~]#mysql
mysql> create user repluser@'10.0.0.%' identified by '123456'; #创建账号
mysql> grant replication slave on *.* to repluser@'10.0.0.%'; #将所有数据库的replication slave权限授予账号
[root@master ~]#mkdir /data                  #创建备份数据的目录
[root@master ~]#mysqldump -A -F --single-transaction --master-data > /data/all.sql             #备份数据，all.sql自动生成，注意mysql8.0.26版本及以后版本--master-data更改为--source-data

#配置从服务器
[root@slave1 ~]#yum -y install mysql-server
[root@slave1 ~]#systemctl enable --now mysqld
[root@slave1 ~]#mkdir /data
[root@master ~]#scp /data/all.sql 10.0.0.185:/data
[root@slave1 ~]#mysql
mysql>INSTALL PLUGIN rpl_semi_sync_slave SONAME 'semisync_slave.so';
[root@master ~]#vim /etc/my.cnf          #修改配置文件
[mysqld]
server-id=185
read-only
rpl_semi_sync_slave_enabled             #开启此项设置
：wq
[root@slave1 ~]#systemctl restart mysqld    #或者可以进入mysql后输入mysql>SET GLOBAL rpl_semi_sync_slave_enabled=1; 临时修改变量
[root@slave1 ~]#vim /data/all.sql
CHANGE MASTER TO                                  #在此行后添加下面4行
  MASTER_HOST='10.0.0.184',
  MASTER_USER='repluser',
  MASTER_PASSWORD='123456',
  MASTER_PORT=3306,
：wq
[root@slave1 ~]#mysql < /data/all.sql
[root@slave1 ~]#mysql hellodb
mysql>start slave;

#此时实现了半同步复制

五、用mycat实现mysql的读写分离

#先快速搭建mysql主从服务器
#主服务器
[root@master ~]#yum -y install mysql-server
[root@master ~]#systemctl enable --now mysqld
[root@master ~]#vim /etc/my.cnf                        #修改配置文件
[mysqld]
server-id=185
log-bin
:wq
[root@master ~]#systemctl restart mysqld             #重新加载
[root@master ~]#mysql
mysql> create user repluser@'10.0.0.%' identified by '123456'; #创建账号
mysql> grant replication slave on *.* to repluser@'10.0.0.%';  #账号授权
[root@master ~]#mkdir /backup                       #创建备份目录
[root@master ~]#mysqldump -A -F --single-transaction --source-data > /backup/full-`date +%F`.sql                         #备份数据
[root@master ~]#ls /backup                          #查看是否备份成功
full-2022-10-25.sql




#从服务器
[root@slave ~]#yum -y install mysql-server
[root@slave ~]#systemctl enable --now mysqld
[root@slave ~]#vim /etc/my.cnf                          #修改配置文件
[mysqld]
server-id=186
read-only
:wq
[root@slave ~]#systemctl restart mysqld
[root@slave ~]#mkdir /backup                             #创建备份接受目录
[root@master ~]#scp /backup/full-2022-10-25.sql  10.0.0.186:/backup
                                                        #将备份数据复制到从服务器
[root@slave ~]#ls /backup                               #复制成功
full-2022-10-25.sql
[root@slave ~]#vim /backup/full-2022-10-25.sql          #编辑备份数据
CHANGE MASTER TO                                        #在此行后面添加后面四行
MASTER_HOST='10.0.0.185',
  MASTER_USER='repluser',
  MASTER_PASSWORD='123456',
  MASTER_PORT=3306,
:wq
[root@slave ~]#mysql < /backup/full-2022-10-25.sql      #导入备份数据
[root@slave ~]#mysql
mysql> start slave;                                     #开启线程

#此时主从复制已完成，下一步安装并启动mycat
[root@mycat-server ~]#mkdir /apps ; tar xf Mycat-server-1.6.7.4-release-20200105164103-linux.tar.gz -C /apps                    #创建/apps目录，并将安装包解压至/apps目录
[root@mycat-server ~]#ls /apps/mycat/bin/               #可以看到mycat启动路径
dataMigrate.sh   mycat      startup_nowrap.sh     wrapper-linux-x86-32
init_zk_data.sh  rehash.sh  wrapper-linux-ppc-64  wrapper-linux-x86-64
#为了不输入路径也能启动mycat，将mycat启动路径写入PATH
[root@mycat-server ~]#vi /etc/profile.d/mycat.sh
PATH=/apps/mycat/bin:$PATH
:wq
[root@mycat-server ~]#. /etc/profile.d/mycat.sh         #运行脚本
#因为mycat需要用到java，所以需要安装Java（占空间大），将虚拟机内存调到3G
[root@mycat-server ~]#free -h                           #查看内存是否更改成功
              total        used        free      shared  buff/cache   available
Mem:          2.7Gi       275Mi       2.2Gi       9.0Mi       303Mi       2.3Gi
Swap:         2.0Gi          0B       2.0Gi
[root@mycat-server ~]#yum -y install java               #安装java
#可以看到打开多个端口,其中8066端口用于连接MyCAT
[root@mycat-server ~]#ss -ntlp
State   Recv-Q Send-Q Local Address:Port  Peer Address:Port   Process
LISTEN  0      128     0.0.0.0:22         0.0.0.0:*           users:(("sshd",pid=956,fd=4))
LISTEN  0      1       127.0.0.1:32000    0.0.0.0:*           users:(("java",pid=24596,fd=4))
LISTEN  0      50      *:38695            *:*                 users:(("java",pid=24596,fd=66))
LISTEN  0      100     *:9066             *:*                users:(("java",pid=24596,fd=87))
LISTEN  0      50      *:35117            *:*                users:(("java",pid=24596,fd=68))
LISTEN  0     128      [::]:22            [::]:*              users:(("sshd",pid=956,fd=6))
LISTEN  0     50       *:1984             *:*                 users:(("java",pid=24596,fd=67))
LISTEN  0     100      *:8066             *:*                 users:(("java",pid=24596,fd=91))
#查看日志，确认mycat是否启动成功
[root@mycat-server ~]#tail /apps/mycat/logs/wrapper.log
INFO   | jvm 1    | 2022/10/25 09:42:33 | MyCAT Server startup successfully. see logs in logs/mycat.log                     #startup successfully：启动成功

#客户端配置
[root@Centos7 ~]#yum -y install mariadb               #安装数据库
[root@Centos7 ~]#mysql -uroot -p123456 -h10.0.0.184 -P8066  #用户root，密码123456是mycat自己自动生成的账号密码（/apps/mycat/conf/server.xml可以在这修改账号密码）
MySQL [(none)]> show databases;                 #此时只有一个测试数据库（虚拟的）
+----------+
| DATABASE |
+----------+
| TESTDB   |
+----------+

#正常情况下mysql端口号是3306，我们可以把mycat的端口号改为3306
[root@mycat-server ~]#mycat stop
[root@mycat-server ~]#vim /apps/mycat/conf/server.xml
<!--分布式事务开关，0为不过滤分布式事务，1为过滤分布式事务，2为不过滤>分布式事务,但是记录分布式事务日志-->
<property name="serverPort">3306</property> <property name="managerPort">9066</property>                         #添加此行

#为了让客户端通过mycat可以连接到真正的数据库，需要将数据库映射到mycat的测试数据库。
#在mysql上创建mycat可以连接到mysql的账号密码
[root@master ~]#mysql
mysql> create user admin@'10.0.0.%' identified by '123456';
                      #创建账号密码，此账号主要是用于mycat，可以指定具体地址（不用网段）
mysql> grant all on hellodb.* to admin@'10.0.0.%';
                      #给账号授权，只想让mycat有访问hellodb的权限

#在mycat上添加mysql新建的账号
[root@mycat-server ~]#vim /apps/mycat/conf/schema.xml
 <schema name="TESTDB" checkSQLschema="false" sqlMaxLimit="100"
dataNode="dn1">                                     #将原单词改为false
 <dataNode name="dn1" dataHost="localhost1" database="hellodb" />  #将原数据库改为hellodb
 <dataHost name="localhost1" maxCon="1000" minCon="10" balance="1" #将balance=0改为=1
  writeType="0" dbType="mysql" dbDriver="native" switchType="1"
slaveThreshold="100">
 <heartbeat>select user()</heartbeat>
 <writeHost host="host1" url="10.0.0.18:3306" user="root" password="123456">
 <readHost host="host2" url="10.0.0.28:3306" user="root" password="123456" />
 #添加主从服务器地址账号密码
：wq
#上面配置中，balance改为1，表示读写分离。以上配置达到的效果就是10.0.0.18为主库，10.0.0.28为从库

#修改完成后再重新启动mycat
[root@Rocky ~]#mycat start
[root@Rocky ~]#tail /apps/mycat/logs/wrapper.log
INFO   | jvm 1    | 2022/10/25 11:22:40 | MyCAT Server startup successfully. see logs in logs/mycat.log

#此时客户端可以通过mycat访问数据库中的hellodb
[root@Centos7 ~]#mysql -uroot -p123456 -h10.0.0.184    #已经将端口号改为默认端口号3306了，不用在输入了
MySQL [(none)]> show databases;
+----------+
| DATABASE |
+----------+
| TESTDB   |
+----------+
MySQL [(none)]> use TESTDB
MySQL [TESTDB]> show tables;
+-------------------+
| Tables_in_hellodb |
+-------------------+
| classes           |
| coc               |
| courses           |
| scores            |
| students          |
| teachers          |
| toc               |
+-------------------+
#已经可以看到数据库里的内容了

六、实现openvpn部署，并且测试通过，输出博客或者自己的文档存档

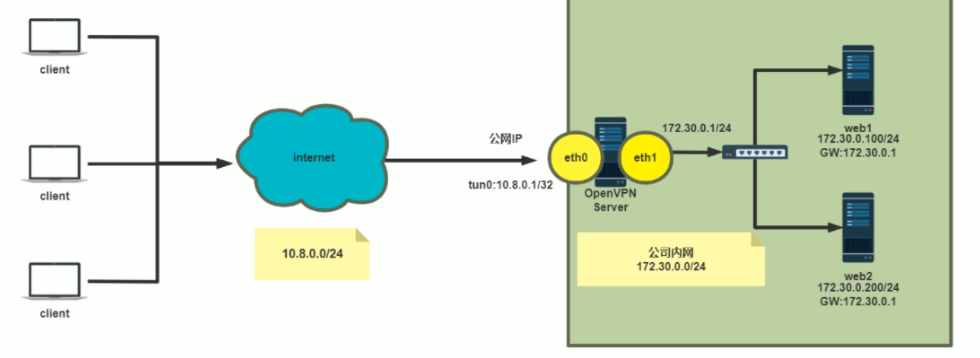

1、阿里云网络配置

①配置参数

1 阿里云创建专有网络
指定城市和可用区:华北3张家口可用区A区
网段名magedu-net1和地址段172.16.0.0/12,默认资源组
交换机名magedu-net1-n68 可用区A IPv4的地址段 172.30.0.0/24
安全组开放22端口
2 创建OpenVPN服务器有公网IP的实例1个
指定城市和可用区:华北3张家口可用区A区
共享型s6 2vCPU 4G
网络:magedu-net1 交换机:magedu-net1-n68
公网IP 私网IP：172.30.0.1/24  按量收费 100M
默认安全组 默认配置 22,3389,icmp
Rocky Linux 8.6
系统盘 SSD云盘40G
3 创建局域网的服务器无公网IP的实例2个
按量付费
指定城市和可用区:华北3张家口可用区A区
共享型 1vCPU2G
Rocky Linux 8.6
系统盘 ESSD云盘40G
网络:magedu-net1 magedu-net1-n68
无公网IP 私网IP：172.30.0.100/24 172.30.0.200/24
默认安全组
主网卡magedu-net1-n68
4 重设所有实例密码

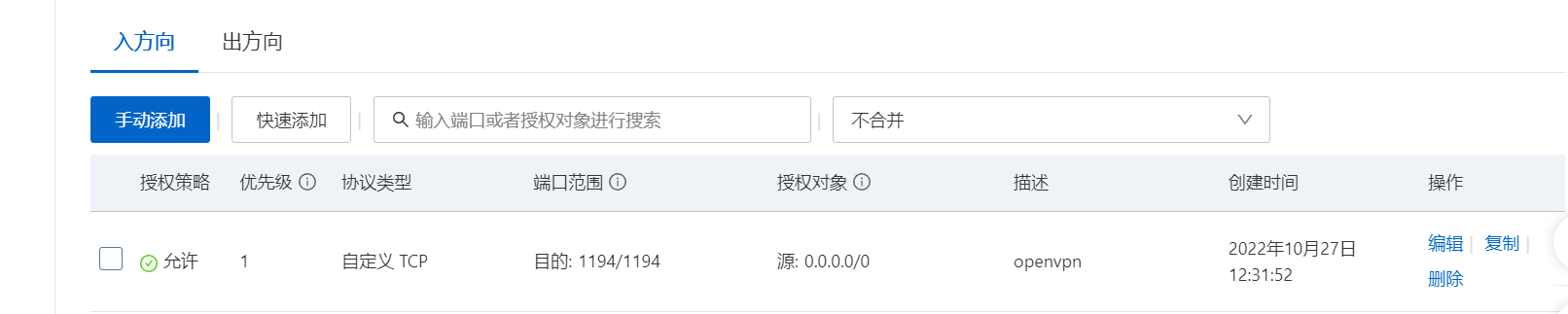

5 修改安全组打开 1194/TCP/UDP

②验证主机配置

[root@Rocky ~]#ssh 47.92.232.42                   #公网地址
The authenticity of host '47.92.232.42 (47.92.232.42)' can't be established.
ECDSA key fingerprint is SHA256:Bzrhb3djhiGwPo8sjkwu7loauam5plaqO9YlG2eyjE4.
Welcome to Alibaba Cloud Elastic Compute Service !
Activate the web console with: systemctl enable --now cockpit.socket

[root@openvpn-server ~]# ip a
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP group default qlen 1000
    link/ether 00:16:3e:21:bc:7f brd ff:ff:ff:ff:ff:ff
    inet 172.30.0.1/24 brd 172.30.0.255 scope global dynamic noprefixroute eth0

[root@openvpn-server ~]# ssh 172.30.0.100
root@172.30.0.100's password:
Welcome to Alibaba Cloud Elastic Compute Service !
Activate the web console with: systemctl enable --now cockpit.socket
Last login: Thu Oct 27 09:33:58 2022 from 172.30.0.1
[root@web01 ~]# hostname -I
172.30.0.100

[root@web01 ~]# ssh 172.30.0.200
root@172.30.0.200's password:
Welcome to Alibaba Cloud Elastic Compute Service !
Activate the web console with: systemctl enable --now cockpit.socket
[root@web02 ~]# hostname -I
172.30.0.200

③安装httpd

1
2
3

[root@web02 ~]# yum -y install httpd;systemctl enable --now httpd;hostname > /var/www/html/index.html

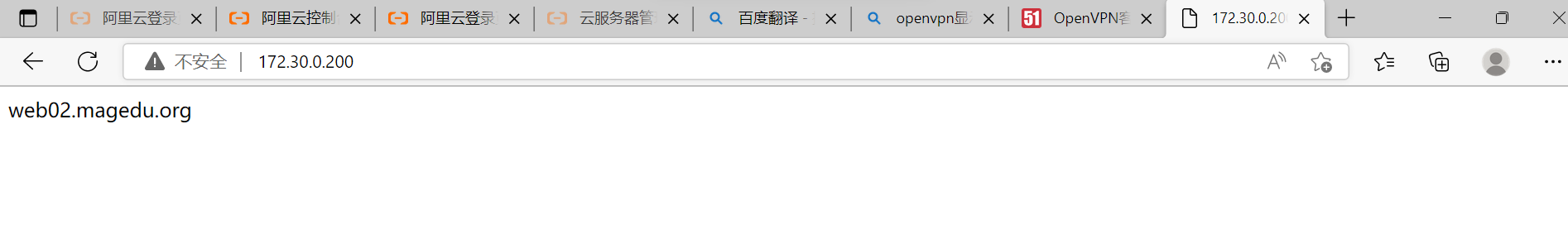

#安装完后外部直接连接，查看网页打不开，需要openVPN的配置

2、安装openvpn

①查看及安装

需要用到两个软件  openVPN和easy-rsa（openVPN系统自带，easy-rsa不自带需要配置epel源）
[root@openvpn-server ~]# yum list openvpn
Last metadata expiration check: 0:01:14 ago on Thu 27 Oct 2022 10:06:06 AM CST.
Available Packages
openvpn.x86_64                       2.4.12-1.el8                      epel
[root@openvpn-server ~]# yum list easy-rsa
Last metadata expiration check: 0:06:25 ago on Thu 27 Oct 2022 09:52:01 AM CST.
Error: No matching Packages to list

#配置epel源
[root@openvpn-server ~]# yum install -y https://mirrors.aliyun.com/epel/epel-release-latest-8.noarch.rpm
[root@openvpn-server ~]# sed -i 's|^#baseurl=https://download.example/pub|baseurl=https://mirrors.aliyun.com|' /etc/yum.repos.d/epel*
[root@openvpn-server ~]# sed -i 's|^metalink|#metalink|' /etc/yum.repos.d/epel*

#安装两个软件
[root@openvpn-server ~]# yum -y install easy-rsa        #证书管理软件
[root@openvpn-server ~]# yum -y install openvpn         #openvpn服务器端

②准备相关配置文件

#生成服务器配置文件
[root@openvpn-server easy-rsa]# cp /usr/share/doc/openvpn/sample/sample-config-files/server.conf /etc/openvpn/
[root@openvpn-server easy-rsa]# cd /etc/openvpn
[root@openvpn-server openvpn]# ls
certs  client  server  server.conf

#准备证书颁发相关文件
[root@openvpn-server ~]# mkdir -p /data/easy-rsa; cp -r /usr/share/easy-rsa/3/* /data/easy-rsa          #将/usr/share/easy-rsa/3/里面的文件复制到/data/easy-rsa
[root@openvpn-server ~]# ls /data/easy-rsa          #查看复制结果
easyrsa  openssl-easyrsa.cnf  x509-types
#准备颁发证书相关变量的配置文件
[root@openvpn-server ~]#cp /usr/share/doc/easy-rsa/vars.example /data/easy-rsa/vars
[root@openvpn-server ~]# cd /data/easy-rsa
[root@openvpn-server easy-rsa]# ls
easyrsa  openssl-easyrsa.cnf  vars  x509-types

#修改给CA和OpenVPN服务器颁发的证书的有效期,可适当加长
[root@openvpn-server easy-rsa]# vim vars
set_var EASYRSA_CA_EXPIRE       36500                #CA的证书有效期
set_var EASYRSA_CA_EXPIRE       36500                #此次是指的openvpn的有效期，后面再配置客户端（用户）的有效期

3、准备证书相关文件

①初始化PKI生成PK相关目录和文件

[root@openvpn-server ~]# cd /data/easy-rsa
[root@openvpn-server easy-rsa]# ./easyrsa init-pki
Note: using Easy-RSA configuration from: /data/easy-rsa/vars
init-pki complete; you may now create a CA or requests.
Your newly created PKI dir is: /data/easy-rsa/pki
[root@openvpn-server easy-rsa]# tree
.
├── easyrsa
├── openssl-easyrsa.cnf
├── pki
│   ├── openssl-easyrsa.cnf
│   ├── private
│   ├── reqs
│   └── safessl-easyrsa.cnf
├── vars
└── x509-types
    ├── ca
    ├── client
    ├── code-signing
    ├── COMMON
    ├── email
    ├── kdc
    ├── server
    └── serverClient

②创建CA机构环境

#给CA颁发证书（自签名证书）
[root@openvpn-server ~]# cd /data/easy-rsa
[root@openvpn-server easy-rsa]# ./easyrsa build-ca nopass
                               #nopass表示生成的私钥没有设置密码，生产中要设置
[root@openvpn-server easy-rsa]# tree          #生成了ca.crt文件和其他文件
.
├── easyrsa
├── openssl-easyrsa.cnf
├── pki
│   ├── ca.crt                             #CA的证书
│   ├── certs_by_serial
│   ├── index.txt                          #颁发证书生成的索引信息
│   ├── index.txt.attr
│   ├── issued
│   ├── openssl-easyrsa.cnf
│   ├── private
│   │   └── ca.key
│   ├── renewed
│   │   ├── certs_by_serial
│   │   ├── private_by_serial
│   │   └── reqs_by_serial
│   ├── reqs
│   ├── revoked
│   │   ├── certs_by_serial
│   │   ├── private_by_serial
│   │   └── reqs_by_serial
│   ├── safessl-easyrsa.cnf
│   └── serial
├── vars
└── x509-types
    ├── ca
    ├── client
    ├── code-signing
    ├── COMMON
    ├── email
    ├── kdc
    ├── server
    └── serverClient

③创建openVPN服务器证书申请

#创建服务器证书申请文件，其中server是文件前缀
[root@openvpn-server ~]# cd /data/easy-rsa
[root@openvpn-server easy-rsa]# ./easyrsa gen-req server nopass
Keypair and certificate request completed. Your files are:
req: /data/easy-rsa/pki/reqs/server.req            #证书申请文件
key: /data/easy-rsa/pki/private/server.key         #私钥文件
[root@openvpn-server easy-rsa]# tree
.
├── easyrsa
├── openssl-easyrsa.cnf
├── pki
│   ├── ca.crt
│   ├── certs_by_serial
│   ├── index.txt
│   ├── index.txt.attr
│   ├── issued
│   ├── openssl-easyrsa.cnf
│   ├── private
│   │   ├── ca.key
│   │   └── server.key                         #此时新增了私钥文件
│   ├── renewed
│   │   ├── certs_by_serial
│   │   ├── private_by_serial
│   │   └── reqs_by_serial
│   ├── reqs
│   │   └── server.req                       #新增了证书申请文件
│   ├── revoked
│   │   ├── certs_by_serial
│   │   ├── private_by_serial
│   │   └── reqs_by_serial
│   ├── safessl-easyrsa.cnf
│   └── serial
├── vars
└── x509-types
    ├── ca
    ├── client
    ├── code-signing
    ├── COMMON
    ├── email
    ├── kdc
    ├── server
    └── serverClient

④给openVPN服务器颁发证书

[root@openvpn-server ~]# cd /data/easy-rsa
#第一个server表示证书的类型,第二个server表示请求文件名的前缀
[root@openvpn-server easy-rsa]# ./easyrsa sign server server
Certificate created at: /data/easy-rsa/pki/issued/server.crt
[root@openvpn-server easy-rsa]# tree
.
├── easyrsa
├── openssl-easyrsa.cnf
├── pki
│   ├── ca.crt
│   ├── certs_by_serial
│   │   └── 746A3EC66A04B10F5BEAABC519143A3F.pem   #颁发证书的备份文件
│   ├── index.txt
│   ├── index.txt.attr
│   ├── index.txt.attr.old
│   ├── index.txt.old
│   ├── issued
│   │   └── server.crt                        #给服务器颁发的证书
│   ├── openssl-easyrsa.cnf
│   ├── private
│   │   ├── ca.key
│   │   └── server.key
│   ├── renewed
│   │   ├── certs_by_serial
│   │   ├── private_by_serial
│   │   └── reqs_by_serial
│   ├── reqs
│   │   └── server.req
│   ├── revoked
│   │   ├── certs_by_serial
│   │   ├── private_by_serial
│   │   └── reqs_by_serial
│   ├── safessl-easyrsa.cnf
│   ├── serial
│   └── serial.old
├── vars
└── x509-types
    ├── ca
    ├── client
    ├── code-signing
    ├── COMMON
    ├── email
    ├── kdc
    ├── server
    └── serverClient

⑤创建Diffie-Hellman密钥

[root@openvpn-server ~]# cd /data/easy-rsa
[root@openvpn-server easy-rsa]# ./easyrsa gen-dh
DH parameters of size 2048 created at /data/easy-rsa/pki/dh.pem
[root@openvpn-server easy-rsa]# tree
.
├── easyrsa
├── openssl-easyrsa.cnf
├── pki
│   ├── ca.crt
│   ├── certs_by_serial
│   │   └── 746A3EC66A04B10F5BEAABC519143A3F.pem
│   ├── dh.pem                           #生成的加密文件
│   ├── index.txt
│   ├── index.txt.attr
│   ├── index.txt.attr.old
│   ├── index.txt.old
│   ├── issued
│   │   └── server.crt
│   ├── openssl-easyrsa.cnf
│   ├── private
│   │   ├── ca.key
│   │   └── server.key
│   ├── renewed
│   │   ├── certs_by_serial
│   │   ├── private_by_serial
│   │   └── reqs_by_serial
│   ├── reqs
│   │   └── server.req
│   ├── revoked
│   │   ├── certs_by_serial
│   │   ├── private_by_serial
│   │   └── reqs_by_serial
│   ├── safessl-easyrsa.cnf
│   ├── serial
│   └── serial.old
├── vars
└── x509-types
    ├── ca
    ├── client
    ├── code-signing
    ├── COMMON
    ├── email
    ├── kdc
    ├── server
    └── serverClient

⑥创建客户端证书申请

#为了快捷，目录仍使用服务器端目录（正常最好设置客户端目录，进行区分）
[root@openvpn-server ~]# cd /data/easy-rsa
[root@openvpn-server easy-rsa]# ./easyrsa gen-req magekecheng  nopass
req: /data/easy-rsa/pki/reqs/magekecheng.req
key: /data/easy-rsa/pki/private/magekecheng.key
[root@openvpn-server easy-rsa]# tree
.
├── easyrsa
├── openssl-easyrsa.cnf
├── pki
│   ├── ca.crt
│   ├── certs_by_serial
│   │   └── 746A3EC66A04B10F5BEAABC519143A3F.pem
│   ├── dh.pem
│   ├── index.txt
│   ├── index.txt.attr
│   ├── index.txt.attr.old
│   ├── index.txt.old
│   ├── issued
│   │   └── server.crt
│   ├── openssl-easyrsa.cnf
│   ├── private
│   │   ├── ca.key
│   │   ├── magekecheng.key
│   │   └── server.key
│   ├── renewed
│   │   ├── certs_by_serial
│   │   ├── private_by_serial
│   │   └── reqs_by_serial
│   ├── reqs
│   │   ├── magekecheng.req
│   │   └── server.req
│   ├── revoked
│   │   ├── certs_by_serial
│   │   ├── private_by_serial
│   │   └── reqs_by_serial
│   ├── safessl-easyrsa.cnf
│   ├── serial
│   └── serial.old
├── vars
└── x509-types
    ├── ca
    ├── client
    ├── code-signing
    ├── COMMON
    ├── email
    ├── kdc
    ├── server
    └── serverClient

⑦给客户端颁发证书

#一般用户的证书有效期为3-6个月，所以在颁发证书前，需要设置有效期
[root@openvpn-server ~]# cd /data/easy-rsa
[root@openvpn-server easy-rsa]# vim vars
set_var EASYRSA_CERT_EXPIRE     180               #时间有效期180天
[root@openvpn-server easy-rsa]# ./easyrsa sign client magekecheng
Certificate created at: /data/easy-rsa/pki/issued/magekecheng.crt #客户的证书
[root@openvpn-server easy-rsa]# tree
.
├── easyrsa
├── openssl-easyrsa.cnf
├── pki
│   ├── ca.crt
│   ├── certs_by_serial
│   │   ├── 746A3EC66A04B10F5BEAABC519143A3F.pem
│   │   └── 998A52A40FE7B270749799A0A0F968A2.pem
│   ├── dh.pem
│   ├── index.txt
│   ├── index.txt.attr
│   ├── index.txt.attr.old
│   ├── index.txt.old
│   ├── issued
│   │   ├── magekecheng.crt                             #客户端的证书
│   │   └── server.crt
│   ├── openssl-easyrsa.cnf
│   ├── private
│   │   ├── ca.key
│   │   ├── magekecheng.key
│   │   └── server.key
│   ├── renewed
│   │   ├── certs_by_serial
│   │   ├── private_by_serial
│   │   └── reqs_by_serial
│   ├── reqs
│   │   ├── magekecheng.req
│   │   └── server.req
│   ├── revoked
│   │   ├── certs_by_serial
│   │   ├── private_by_serial
│   │   └── reqs_by_serial
│   ├── safessl-easyrsa.cnf
│   ├── serial
│   └── serial.old
├── vars
└── x509-types
    ├── ca
    ├── client
    ├── code-signing
    ├── COMMON
    ├── email
    ├── kdc
    ├── server
    └── serverClient

⑧将CA和服务器证书相关文件复制到服务器相应的目录

[root@openvpn-server easy-rsa]# mkdir /etc/openvpn/certs
[root@openvpn-server easy-rsa]# cp pki/ca.crt pki/dh.pem pki/issued/server.crt pki/private/server.key /etc/openvpn/certs    #将四个文件拷贝到/etc/openvpn/certs
[root@openvpn-server easy-rsa]# ls /etc/openvpn/certs
ca.crt  dh.pem  server.crt  server.key

⑨将客户端私钥与证书相关文件复制到服务器相关的目录

[root@openvpn-server easy-rsa]# mkdir /etc/openvpn/client/magekecheng/
[root@openvpn-server easy-rsa]# cp pki/ca.crt pki/issued/magekecheng.crt pki/private/magekecheng.key  /etc/openvpn/client/magekecheng/
#将三个文件拷贝到/etc/openvpn/client/magekecheng/
[root@openvpn-server easy-rsa]# ls /etc/openvpn/client/magekecheng/
ca.crt  magekecheng.crt  magekecheng.key

4、修改OpenVPN服务器配置文件

[root@openvpn-server openvpn]# vim /etc/openvpn/server.conf
port 1194 #注意阿里云openVPN设置有防火墙，需要在阿里云的安全组里添加允许1194端口访问，设置如下图
proto tcp #此处也可是是udp，但tcp协议更安全稳定
dev tun   #openVPN会自动生成一个网卡，设备名叫tun
ca /etc/openvpn/certs/ca.crt    #CA证书的存放路径
cert /etc/openvpn/certs/server.crt #服务器证书的存放路径
key /etc/openvpn/certs/server.key  #私钥文件路径
dh /etc/openvpn/certs/dh.pem
server 10.8.0.0 255.255.255.0      #这个是客户连通openVPN后，openVPN分配给客户的地址段，到时候客户端会分配一个10.8.0.X/24的地址，openVPN会给自己tun 10.8.0.1/24这个地址
push "route 172.30.0.0 255.255.255.0"  #推送路由到客户端，只要访问这个地址段，就需要走vpn
keepalive 10 120
cipher AES-256-CBC                     #加密算法
compress lz4-v2                        #压缩
push "compress lz4-v2"
max-clients 2048                       #设置最大允许连接数为2048
user openvpn                           #安装openVPN包时自动创建了openVPN用户和组
group openvpn
status /var/log/openvpn/openvpn-status.log   #日志存放位置，需创建目录
log-append  /var/log/openvpn/openvpn.log
verb 3
mute 20
:wq
[root@openvpn-server openvpn]# mkdir /var/log/openvpn
[root@openvpn-server ~]# chown openvpn.openvpn /var/log/openvpn
[root@openvpn-server ~]# ll -d /var/log/openvpn
drwxr-xr-x 2 openvpn openvpn 6 Oct 27 12:50 /var/log/openvpn

5、启动openvpn

#centos7及以前版本包含openvpn的server文件，但新版本没有，需要自己添加此文件
[root@openvpn-server ~]# vim  /usr/lib/systemd/system/openvpn@.service  #新建并编辑
[Unit]
Description=OpenVPN Robust And Highly Flexible Tunneling Application On %I
After=network.target

[Service]
Type=notify
PrivateTmp=true
ExecStart=/usr/sbin/openvpn --cd /etc/openvpn/ --config %i.conf

[Install]
WantedBy=multi-user.target
:wq
[root@openvpn-server openvpn]# systemctl daemon-reload
[root@openvpn-server openvpn]# systemctl enable --now openvpn@server

6、准备OpenVPN客户端配置文件

[root@openvpn-server openvpn]# vim /etc/openvpn/client/magekecheng/client.ovpn
client
dev tun
proto tcp
remote 47.92.232.42  1194                 #openvpn的公网地址或者FQDN
resolv-retry infinite
nobind
#persist-key
#persist-tun
ca ca.crt
cert magekecheng.crt
key magekecheng.key
remote-cert-tls server
#tls-auth ta.key 1
cipher AES-256-CBC
verb 3                                  #此值不能随意指定,否则无法通信，需与服务器端相同
compress lz4-v2                         #此项在OpenVPN2.4.X版本使用,需要和服务器端保持一致,如不指定,默认使用
comp-lz压缩
:wq
[root@openvpn-server openvpn]# cd /etc/openvpn/client/magekecheng
[root@openvpn-server magekecheng]# ls
ca.crt  client.ovpn  magekecheng.crt  magekecheng.key
[root@openvpn-server magekecheng]# zip /root/magekecheng.zip *    #将目录下的所有文件压缩到/root/magekecheng.zip
[root@openvpn-server magekecheng]# yum -y install lrzsz   #安装软件包
[root@openvpn-server magekecheng]# sz /root/magekecheng.zip   #将压缩包下载到电脑上

7、实现OpenVPN客户端

7.1、Windows配置部署OpenVPN客户端

官方客户端下载地址：

https://openvpn.net/community-downloads/

openvpn客户端安装过程：

将下载的压缩包解压到此目录下

连接成功后，电脑自动获取地址（10.8.0.6）

此时openvpn服务器也获取一个地址

[root@openvpn-server magekecheng]# ip a
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP group default qlen 1000
    link/ether 00:16:3e:21:bc:7f brd ff:ff:ff:ff:ff:ff
    inet 172.30.0.1/24 brd 172.30.0.255 scope global dynamic noprefixroute eth0
       valid_lft 315339583sec preferred_lft 315339583sec
    inet6 fe80::216:3eff:fe21:bc7f/64 scope link
       valid_lft forever preferred_lft forever
3: tun0: <POINTOPOINT,MULTICAST,NOARP,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UNKNOWN group default qlen 100
    link/none
    inet 10.8.0.1 peer 10.8.0.2/32 scope global tun0
       valid_lft forever preferred_lft forever

此时电脑就可以直接连接openvpn了

8、实现访问VPN服务器的内网主机

但需要注意的是此时仍无法连接到openvpn后面的机器

因为openvpn接收到请求后发现地址不是自己，就把请求扔掉了，所以需要设置防火墙

#在服务器开启ip_forward转发功能
[root@openvpn-server magekecheng]#echo net.ipv4.ip_forward = 1 >> /etc/sysctl.conf
[root@openvpn-server magekecheng]#sysctl -p
net.ipv4.ip_forward = 1

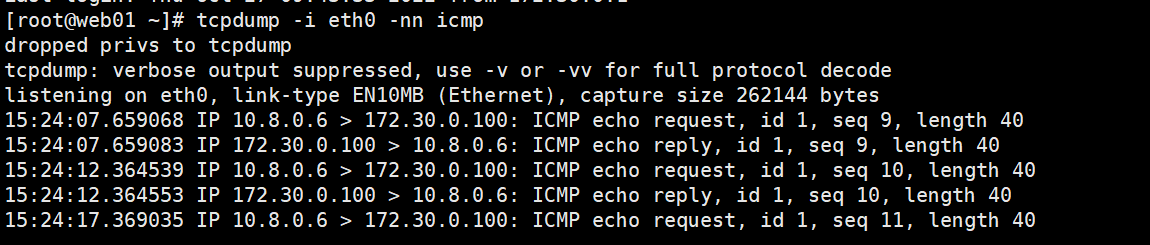

此时仍是ping不同，但是后面的地址收到请求，也回应了

此时ping不通，是因为双方的ip不在一个网段，回应时走的路由器（网关172.30.0.253），但路由器找不到地址

[root@web01 ~]# route -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
0.0.0.0         172.30.0.253    0.0.0.0         UG    100    0        0 eth0
172.30.0.0      0.0.0.0         255.255.255.0   U     100    0        0 eth0

解决此问题的方法：①在web01机器上添加到10.8.0.0/24网段的路由

1 2	`#在内网每个主机上添加路由（阿里云服务器不支持修改路由） [root@web01 ~]#route add -net 10.8.0.0/24 gw 172.30.0.1`

②在OpenVPN服务器配置iptables规则

[root@openvpn-server magekecheng]# iptables -t nat -A POSTROUTING -s 10.8.0.0/24 ! -d 10.8.0.0/24 -j SNAT --to-source 172.30.0.1
[root@openvpn-server magekecheng]# iptables -t nat -vnL   #查看添加的规则
Chain PREROUTING (policy ACCEPT 0 packets, 0 bytes)
 pkts bytes target   prot opt in    out   source       destination
Chain INPUT (policy ACCEPT 0 packets, 0 bytes)
 pkts bytes target   prot opt in    out   source       destination
Chain POSTROUTING (policy ACCEPT 0 packets, 0 bytes)
 pkts bytes target   prot opt in    out   source       destination
    0     0 SNAT    all  --  *      *    10.8.0.0/24  !10.8.0.0/24   to:172.30.0.1
Chain OUTPUT (policy ACCEPT 0 packets, 0 bytes)
 pkts bytes target   prot opt in    out  source        destination

此时就可以ping通了，直接访问网页了

本博客所有文章除特别声明外，均采用 CC BY-SA 4.0 协议，转载请注明出处！

第七周作业 Previous

练习 Next

第六周作业

背景
